一 項目概況

　　1.1 項目簡介

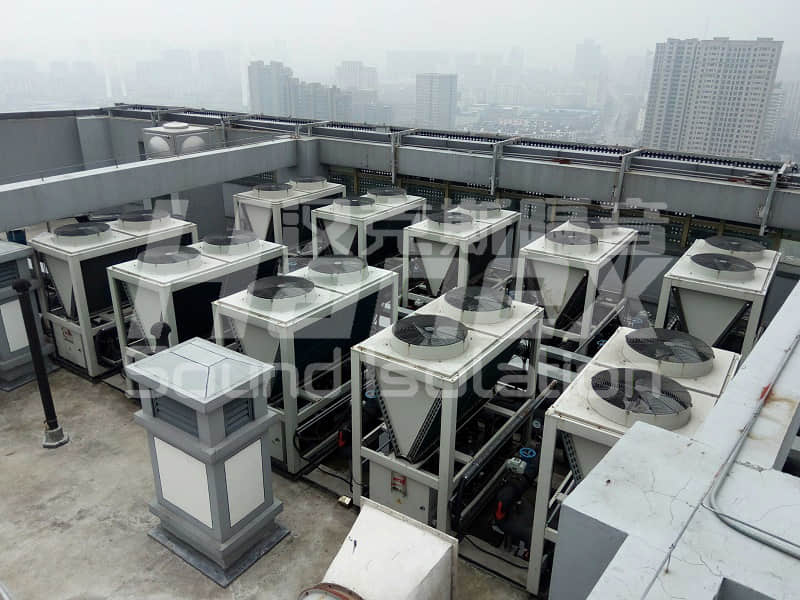

　　濟南市市政公用綜合指揮調度服務中心清潔能源(蓄能)供熱制冷項目，大樓側面平地上安裝2組中螺桿式風冷冷水(熱泵)機組。設備運行時伴隨的高噪聲，超出了國家限定排放標準，對周?chē)h(huán)境及樓內工作人員的工作與生活帶來了很大的負面影響。

　　根據甲方提供資料，設備運行時，設備1m處噪聲值約85dB(A)，峰值可達90 dB(A)。

　　為降低熱泵機組噪聲對周?chē)h(huán)境的影響，我公司根據業主方提供的資料和現場實地照片資料，進行了分析與探討，制定了以下噪聲控制方案。

　　1.2 噪聲源分析

　　風冷熱泵機組的噪聲包括排風口風扇空氣流動動力學噪聲和機組內部壓縮機與管道內流體傳輸振動引起的設備振動噪聲值。噪聲具有中低頻偏高且全頻聲壓級高的特性。

　　1)空氣動力性噪聲：電動機在運轉時，進氣風扇高速旋轉時打破原有空氣的壓力平衡，使空氣之間湍流摩擦產生噪聲。空氣動力性噪聲以中高頻為主。

　　2)機械性噪聲：離心泵運轉時因機械運動而發生的撞擊振動，產生脈沖性機械噪聲，輻射的噪聲覆蓋全頻帶。泵房?jī)?nèi)以機械性噪聲為主要噪聲。

　　3)管道振動噪聲：泵運轉時，管道內的流體與管壁摩擦振動及管道連體振動產生的噪聲。輻射的噪聲通過空氣及固體構筑物傳播，以中低頻為主。

　　二 噪聲適用標準

　　依據現場實際情況，結合業主方要求，本項目位于交通干線兩側，降噪目標為居民樓區域滿足《聲環境質量標準》(GB3096-2008) 3類要求。在排除其它干擾噪聲源的條件下，敏感點噪聲值晝間不高65dB(A)，夜間不高于55dB(A)。

　　三 噪聲控制方案

　　1、噪聲控制目標

　　安裝外降噪措施后，在排除其它干擾噪聲源的條件下，距離設備1m處噪聲值低于70 dB(A)，敏感點(大樓)外1m處噪聲白天低于65dB(A)，夜間不高于55dB(A)。

　　2、噪聲控制設計

　　根據業主提供資料，所需降噪風冷熱泵機組型號為EKAS380，設備本體尺寸為L(zhǎng)12500*W2260*H2525mm，風量為480000m3/h，排風口共24臺螺旋式軸流風機。根據以上設備參數核算，每個風口的氣流速度約8~10m/s，氣流再生噪聲因不高于65dB。

　　因此設備噪音控制的重點主要為風口的空氣動力學噪音，及設備下部的壓縮機組噪音。

　　綜上特點，本項目降噪設計的重點為排風口消聲與底部壓縮機組的隔音圍護。

　　1)風冷熱泵排風口安裝阻抗復合式排風消聲器，采用導流消聲彎頭配合阻性片式消聲器的方式控制上部排風口噪音;片式消聲器考慮中低頻影響因素，暫定消聲片厚度不低于150mm;片間距控制在100~120mm之間，片深度約800mm。同時內部設置導流隔板，防止同一線上的的多個風口產生渦流影響設備運行效率，設計消聲量大于等于20dB。

　　2)風冷熱泵機組底部距地面1m高度為壓縮機布置層面，為控制其噪音排放，熱泵機組正對大樓一層自基礎向上1m位置采用100mm復合吸隔聲板塊密封，隔音板本體隔聲量≥30dB;隔音板內側面穿孔吸聲，表面吸聲系數≥0.75。

　　3)風冷熱泵機組正對大樓一側高于1m位置安裝通風消聲百葉，消聲百葉高度約1200mm，消聲百葉內面距離設備本體保留500mm的緩沖空間，確保設備進風的同時有效控制進風口及底部壓縮機組的噪音排放。消聲百葉深度控制在500mm設計消聲量10~15dB。

　　4)風冷熱泵機組的兩端同樣配置隔音板與通風百葉。背向大樓一側考慮噪音的定向排房特性及距離大樓距離衰減考慮在設備兩端設置部分隔音板密封，中部控制暫不做處理，便于底部壓縮機散熱。

　　四、降噪效果

　　距離設備1m處噪聲值低于70 dB(A)，敏感點(大樓)外1m處噪聲白天低于65dB(A)，夜間不高于55dB(A)
